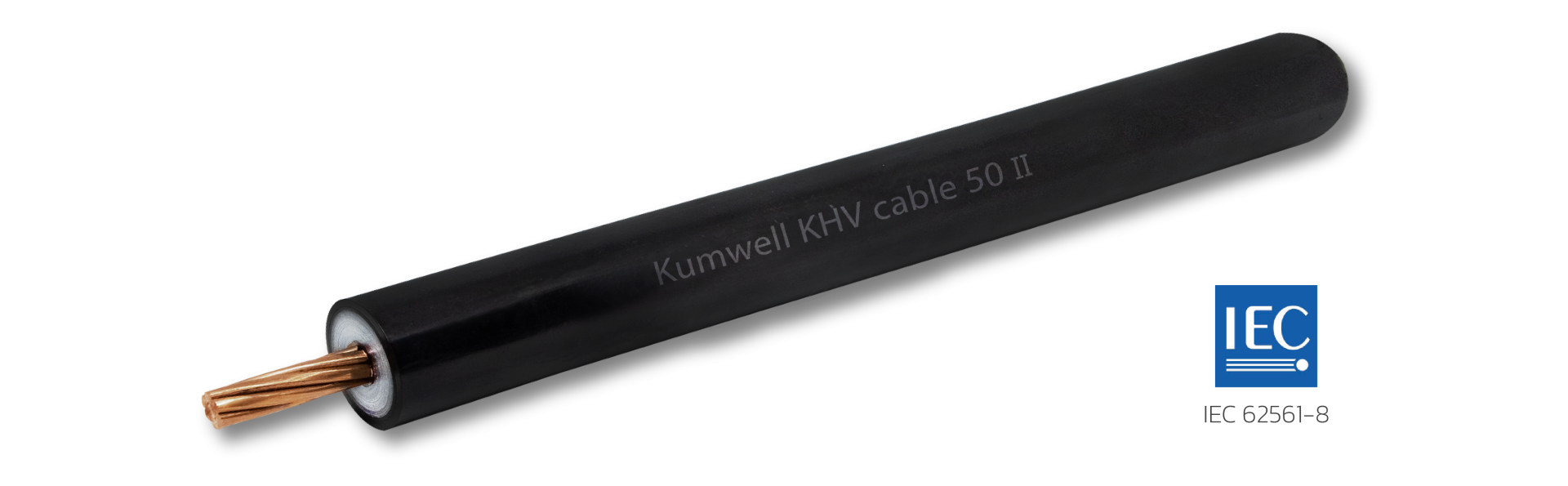

KHV Cable

High Voltage Insulating Down Conductor Cable (KHV) ออกแบบมาเพื่อใช้เป็น Insulated Down Conductor ในระบบป้องกันฟ้าผ่า เพื่อรักษาระยะแยก (Separation Distance) ตามมาตรฐาน IEC 62305-3 ซึ่งสามารถเทียบเท่าระยะแยก “S” โดยระยะแยก S < 0.50 (ในอากาศ) เมตร หรือ ระยะแยก S < 1.00 เมตร (ในวัสดุของแข็ง) พร้อมปลอกควบคุมแรงดันไฟฟ้า มักใช้เป็นตัวนำลงดินแบบแยกอิสระในระบบป้องกันฟ้าผ่า เพื่อควบคุมระยะปลอดภัยตามข้อกำหนดของมาตรฐาน IEC 62305-3

Separation distance

ความเสี่ยงจากระยะห่างที่ไม่เพียงพอ

หากระยะห่างระหว่างส่วนประกอบของระบบป้องกันฟ้าผ่าภายนอกกับอุปกรณ์ไฟฟ้าหรือโครงสร้างโลหะภายในอาคารไม่เพียงพอ จะมีความเสี่ยงที่จะเกิด flashover (การกระโดดของกระแสไฟ) ที่ไม่สามารถควบคุมได้เมื่อเกิดฟ้าผ่า และกระแสไฟฟ้าปริมาณมหาศาลไหลผ่านสายตัวนำ จะทำให้เกิดความต่างศักย์ไฟฟ้าสูงมาก

หากสายตัวนำอยู่ใกล้กับชิ้นส่วนโลหะในอาคาร เช่น ท่อน้ำ ท่อร้อยสายไฟ ราวบันได หรือโครงสร้างเหล็ก กระแสไฟฟ้าอาจเกิด flashover ทำให้เกิดอันตรายหลายอย่าง เช่น เกิดประกายไฟและอาจทำให้เกิดไฟไหม้อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์เสียหาย เป็นอันตรายต่อบุคคลที่สัมผัสชิ้นส่วนโลหะเหล่านั้น ระยะห่างทางไฟฟ้าคำนวณตามมาตรฐาน IEC 62305-3 เพื่อให้แน่ใจว่าระยะห่างเพียงพอที่จะป้องกันการเกิด flashover และช่วยให้ระบบป้องกันฟ้าผ่าทำงานได้อย่างปลอดภัย

ข้อดีของสาย KHV คือ สามารถช่วยลดระยะห่างทางไฟฟ้าได้ เนื่องจากสายชนิดนี้มีฉนวนหุ้มที่ทนต่อแรงดันไฟฟ้าสูงได้ จึงช่วยป้องกันการเกิด flashover ได้อย่างมีประสิทธิภาพ ทำให้สามารถติดตั้งใกล้กับโครงสร้างโลหะหรืออุปกรณ์ไฟฟ้าภายในอาคารได้มากกว่าสายตัวนำแบบปกติ ซึ่งมีประโยชน์อย่างยิ่งในกรณีที่ไม่สามารถรักษาระยะห่างตามที่มาตรฐานกำหนดได้

การใช้งาน

• การติดตั้งระบบป้องกันฟ้าผ่า (LPS) ต้องพิจารณาระยะปลอดภัย (Safety Separation Distance, SSD) เพื่อป้องกันผลกระทบจากกระแสฟ้าผ่าที่อาจส่งไปยังอุปกรณ์ใกล้เคียง เช่น ดาวเทียม แผงโซลาร์ เครื่องทำความเย็น (Chiller) เครื่องปรับอากาศ (AHU) เป็นต้น
• สามารถใช้ติดตั้งในพื้นที่อันตรายจากการระเบิด (Explosion Hazardous Areas) ได้แก่ Ex Zone 1 (แก๊ส ไอ หมอก) และ Ex Zone 21 (ฝุ่น)

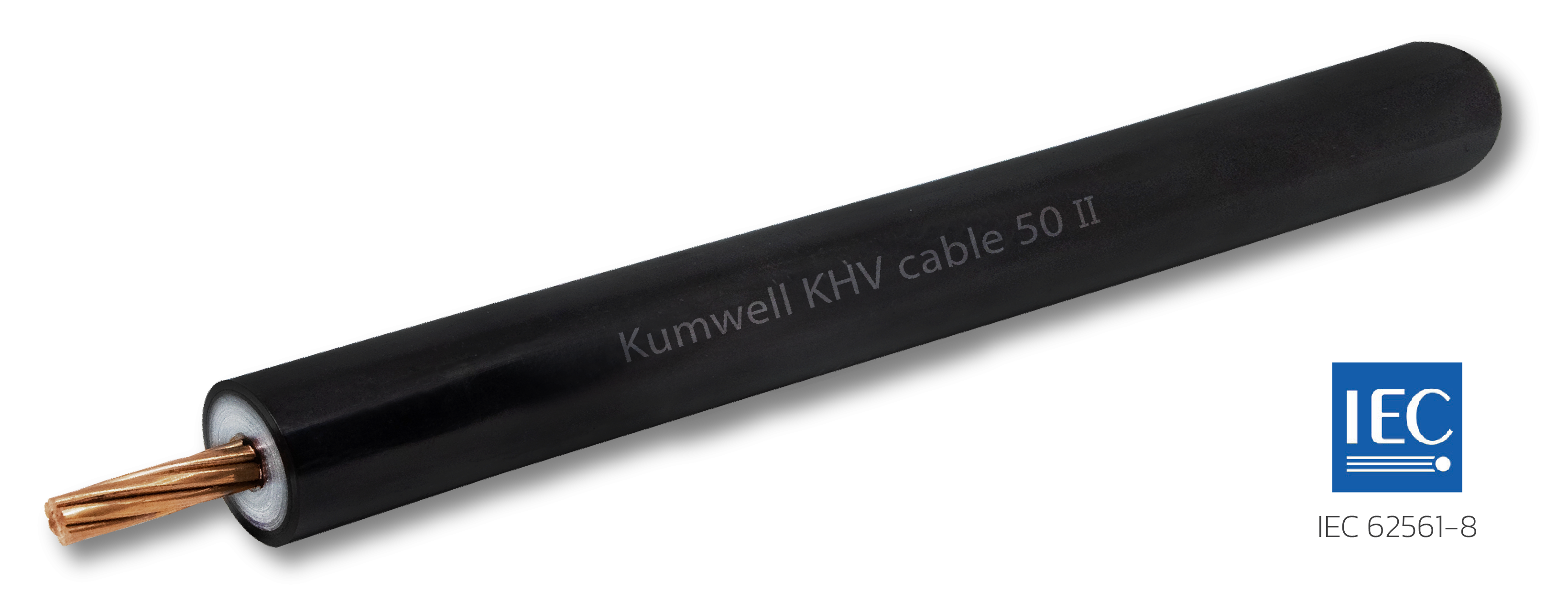

High Voltage Insulating Down Conductor Cable (KHV)

High Voltage Insulating Down Conductor Cable (KHV) ออกแบบมาเพื่อใช้เป็น Insulated Down Conductor ในระบบป้องกันฟ้าผ่า เพื่อรักษาระยะแยก (Saparation Distance) ตามมาตรฐาน IEC 62305-3 และสามารถ ป้องกันอันตรายจากการเกิด Flashover ที่จะก่อให้เกิดอันตราย เช่น เกิดประกายไฟ และอาจก่อให้เกิดไฟไหม้อุปกรณ์ไฟฟ้า และอุปกรณ์อิเล็กทรอนิกส์เสียหาย ซึ่งเป็นอันตรายต่อบุคคล

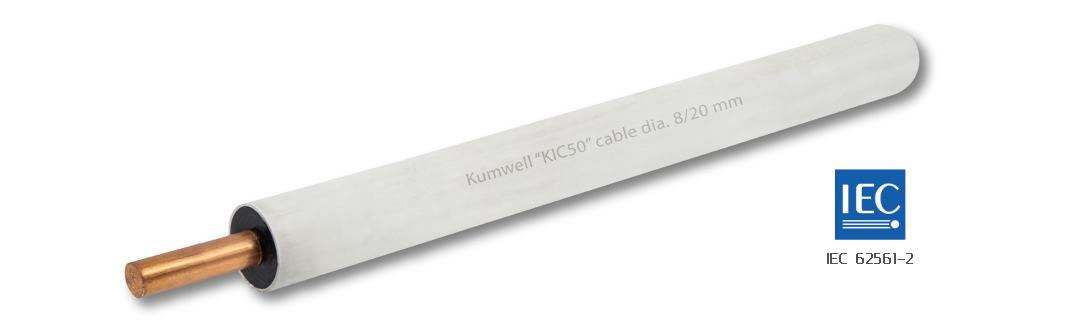

Insulating Cable (KIC)
